ООО "Мегапром" предлагает купить болты БСР от ведущих производителей:
болты самоанкерующиеся распорные по ГОСТ 28778-90.
За дополнительной информацией по стоимости продукции, обращайтесь в офис компании
тел. (4862) 43-92-47, 43-90-47, 43-92-48, 43-91-66.
Существует гибкая система скидок, в том числе от объема, постоянным клиентам.
Оформление документов и отпуск продукции в одном месте. |
Болты самоанкерующиеся распорные ГОСТ 28778-90 (БСР) с заклинивающим элементом
предназначенные для закрепления деталей строительных конструкций, трубопроводов, оборудования и др.
к бетонным, железобетонным и кирпичным конструкциям зданий и сооружений.
Болты самоанкерующиеся распорные поставляют в сборе: болт,
заклинивающий элемент, плоская шайба по ГОСТ 6958, гайка по ГОСТ 5915.
Детали БСР изготавливаются из сталей, применяемых для болтов класса
прочности 4.6 и выше по ГОСТ 1759.4, а исполнений У3 и УХЛЗ - из сталей,
применяемых для фундаментных болтов, по ГОСТ 24379.0-80.
Заклинивающий элемент БСР представляет собой спираль, навитую из ленты по ГОСТ 503.
Болт самоанкерующийся распорный (БСР) устанавливают в несущих конструкциях зданий и сооружений из бетона класса по прочности на сжатие не ниже В15 или марки М150.

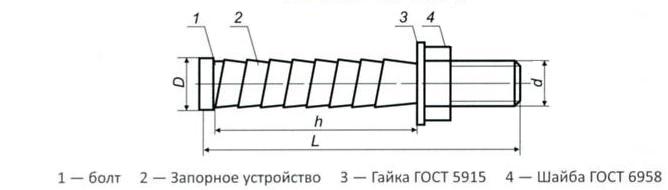

Болт самоанкерующийся распорный ГОСТ 28778 90 (БСР):
| Типоразмер БСР |
Номинальный диаметр резьбы d |
Диаметр головки D +1,0 |
Длина болта L |
Длина Н, не более |
Теоретическая масса 1000 шт., кг |
| М6x65 | 6 |
9,0 | 65 |
45 | 31,92 |
| М8х85 | 8 |
11,0 | 85 |
60 | 60,92 |
| М10x100 | 10 |
13,0 | 100 |
70 | 90,61 |
| М12x110 | 12 |
15,0 | 110 |
75 | 134,02 |
| М16x150 | 16 |
19,0 | 150 |
100 | 192,29 |
| М20x200 | 20 |
23,0 | 200 |
125 | 456,90 |
| М22x250 | 22 |
25,0 | 250 |
150 | 740,6 |
| М24x300 | 24 |
27,0 | 300 |
180 | 1159,52 |
Размеры болта БСР:
| Типоразмер БСР |
Номинальный диаметр резьбы d |
Длина болта L |
Диаметр головки D+1,0 |
Н, более |
I |
Теоретическая масса 1000 шт., кг |
| М6x65 | 6 |
65 | 9 |
30 | 30 | 16,47 |
| М8х85 | 8 |
85 | 11 |
35 | 35 | 35,22 |
| М10x100 | 10 |
100 | 13 |
45 | 45 | 60,24 |
| М12x110 | 12 |
100 | 15 |
50 | 50 | 100,18 |
| М16x150 | 16 |
150 | 19 |
70 | 70 | 152,19 |
| М20x200 | 20 |
200 | 23 |
100 | 100 | 408,61 |
| М22x250 | 22 |
250 | 25 |
110 | 110 | 590,58 |
| М24x300 | 24 |
300 | 27 |
150 | 150 | 1099,52 |
Размеры запорного элемента:
| Типоразмер БСР |
d | D | H |
b | t | S |
Теоретическая
масса 1000 шт., кг |
| М6x65 | 6,2 |
9,8 | 45 |
10 | 6,0 | 0,6 | 15,45 |
| М8х85 | 8,2 |
11,8 | 60 |
12 | 7,0 | 0,8 | 25,70 |
| М10x100 | 10,2 |
13,8 | 70 |
12 | 7,0 | 0,8 | 30,30 |
| М12x110 | 12,2 |
15,8 | 75 |
14 | 8,0 | 0,8 | 34,20 |
| М16x150 | 16,2 |
19,8 | 100 |
14 | 8,0 | 0,9 | 40,17 |
| М20x200 | 20,2 |
23,8 | 125 |
16 | 9,0 | 1,0 | 48,29 |
| М22x250 | 22,2 |
25,8 | 150 |
16 | 9,0 | 1,0 | 50,02 |
| М24x300 | 24,2 |
27,8 | 180 |
20 | 11,0 | 1,2 | 60,22 |
||
||
||
||
||
||
||
||
||
||
||
||
||
||
| |
|
|
|
