|
Электроды УОНИ
Электроды УОНИ-13/45, 13/55, АНО-ТМ предназначены:
- Для сварки конструкций из стали марок 10ХСН2Д, 48КС.
- Для сварки перечисленных марок сталей со сталями марок Ст3, БСт3, 09Г2, 10Г2С1Д-35, 10Г2С1Д-40, 10ХСНД, МС-1, Ст3с, 10, 15, 20 и поковками из углеродистых и дисперсионно-упрочненных сталей,
а также для сварки литья и поковок между собой, когда к металлу сварных швов предъявляются повышенные требования по пластичности и ударной вязкости.
Качество сварочных электродов УОНИ подтверждено:

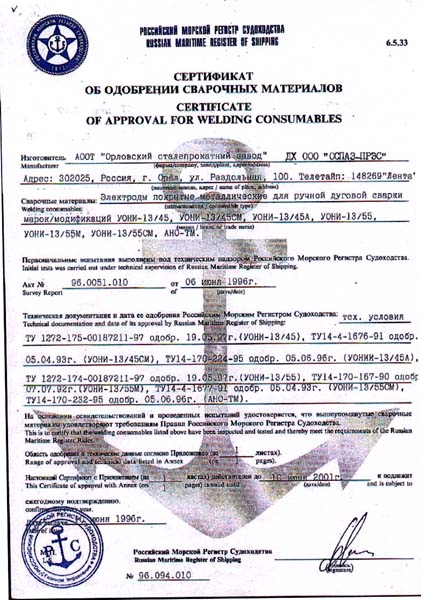

сертификатом Российского Морского Регистра Судоходства, ОС УкрСЕПРО, ОС НИКТИ СП с ОП(г.Минск), НАКС.

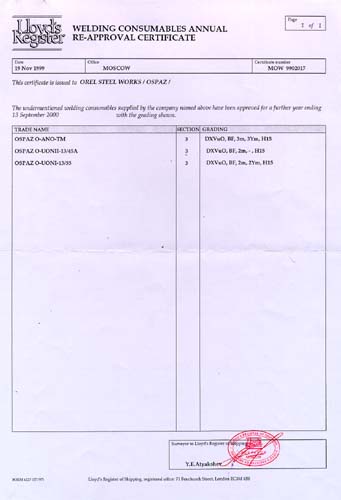

сертификатом Регистра Ллойда (Великобритания)
Назначение и длина электродов :
| Марка электродов | Электроды УОНИ-13/45(55) |
ГОСТ 9466-77, ТУ1272-175-00187211-97 |
| Назначение: | Для сварки особо ответственных конструкций
из углеродистых и низколегированных сталей. Рекомендуется для сварки конструкций, работающих в условиях пониженных температур |
| Диаметр, мм | 2,0 | Длина, мм |
250; 300 |
| Диаметр, мм | 2,5 | Длина, мм |
300; 350 |
| Диаметр, мм | 3,0 | Длина, мм |
350 |
| Диаметр, мм | 4,0 | Длина, мм |
450 |
| Диаметр, мм | 5,0 | Длина, мм |
450 |
Механические свойства электродов УОНИ:
| Марка электродов |
Механические свойства, не менее |
| металл шва | сварное соединение |
| предел прочности, Мп (кгс/мм2) |
относительное удлинение, % |
ударная вязкость, Дж/см2 (кгс/см2) |
предел прочности, Мп (кгс/мм2) | Угол загиба, град. |
| 13/45 | 410(42) | 22 | 147(15) | 410(42) | 180 |
| 13/55 | 490(50) | 20 | 127,4(13) | 490(50) | - |
| 13/45(A) | 430-530(44-54) | 26 | 160(16) | 430-530 | 180 |
Химический состав электродов(%):
| Массовые доли элементов, % в наплавленном металле |
углерод,
не более | кремний | марганец | никель |
молибден | сера,
не более | фосфор,
не более |
| 0,11 | 0,12-0,25 | 0,35-0,70 | - | - |
0,030 | 0,035 |
Род тока, положение шва в пространстве при сварке:
| Род ток | Положение шва в пространстве |
| ток постоянный, полярность обратная |  |
Сварочный ток, коэффициент расхода электродов при сварке:
| Диаметр, мм |
Сварочный ток, А |
Коэф-нт расхода электродов на 1 кг напл-ого металла |
Производит-ть наплавки, г/А. час |
| нижнее | вертикальное | потолочное |
| Электроды 2,0 | 40-60 | 35-55 | 35-55 | 1,65 | 9-10 |
| Электроды 2,5 | 50-70 | 40-65 | 40-65 | 1,65 | 9-10 |
| Электроды 3,0 | 80-100 | 70-90 | 70-90 | 1,65 | 9-10 |
| Электроды 4,0 | 130-150 | 130-140 | 130-140 | 1,65 | 9-10 |
| Электроды 5,0 | 170-200 | 160-180 | - | 1,65 | 9-10 |
Тип покрытия - основной. |
