Шайбы высокопрочные ГОСТ Р 52646-2006 |
|
Каталог / крепеж / шайбы 52646 |

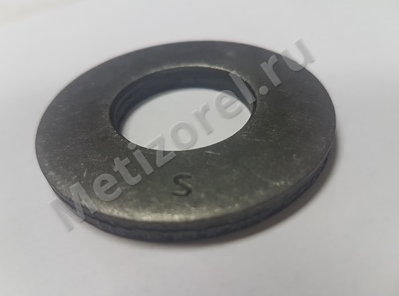

Шайбы к высокопрочным болтам ГОСТ Р 52646-2006 плоские закаленные и отпущенные,
предназначенные для применения в соединениях с высокопрочными болтами и гайками
с шестигранными головками с увеличенным размером под ключ с резьбой диаметром
от М16 до М48 включительно, эксплуатируемые в макроклиматических районах с умеренным
и холодным климатом.
Шайбами, вместе с высокопрочными болтами ГОСТ Р 52644-2006 и гайками
ГОСТ Р 52645-2006 широко применяется в качестве детали соединения стальных
строительных конструкций, в том числе мостовых, а также для металлических конструкций.
Марки стали: 35, 45 (основные), Ст5сп2, Ст5пс2, Ст5Гпс2.
Шайбы имеют твердость HRC3 35—45.
Близкие аналоги ГОСТ: ГОСТ 22355-77.
Болт высокопрочный с шестигранной головкой с увеличенным размером под ключ ГОСТ Р 52644-2006.
Гайка высокопрочная шестигранная с увеличенным размером под ключ ГОСТ Р 52645-2006.
ГОСТ Р 52646-2006 исполнение №1 (основное):
Параметры шайбы |
Диаметр резьбы крепежной детали |
| M16 | М18 | М20 | М22 |
М24 | M27 | М30 | М36 |
М42 | М48 |
| внутренний диаметр d1, мм |
Не менее | 18 | 20 | 22 |
24 | 26 | 30 | 33 |
39 | 46 | 52 |
| Не более | 18,43 | 20,43 | 22,52 |
24,52 | 26,52 | 30,52 | 33,62 |
39,62 | 46,62 | 52,62 |
| Внешний диаметр d2, мм |
Не менее | 32,4 | 37,9 | 40,4 |
42,4 | 48,4 | 54,1 | 58,1 |
70,1 | 82,1 | 94,1 |
| Не более | 34 | 38 | 42 |
44 | 50 | 56 | 60 |
72 | 84 | 96 |
| Толщина номинальная шайбы s, мм |
Не менее | 3,1 | 3,1 | 3,1 | 3,4 |
3,4 | 3,4 | 3,4 | 3,4 | 3,4 |
3,4 |
| Не более | 4,6 | 4,6 | 4,6 |
4,6 | 4,6 | 4,6 | 4,6 | 4,6 |
4,6 | 4,6 |
Исполнение №2 ГОСТ Р 52646-2006 допускает возможность изготовления шайб с увеличенным диаметром и толщиной.
Шайбы ГОСТ Р 52646-2006 исполнение №2:
| Параметры шайбы |
Диаметр резьбы крепежной детали |
| М16 | М18 | М20 | М22 | М24 |
M27 | М30 | М36 | М42 | M48 |
| Внутренний диаметр d1, мм | Не менее |
18 | 20 | 22 | 24 | 26 | 30 |
33 | 39 | 46 | 52 |
| Не более | 19 | 21 | 23 | 25 |
27 | 31 | 35 | 42 | 48 | 54 |
| Внешний диаметр d2, мм |
Не менее | 32,4 | 37,9 | 40,4 |
42,4 | 48,4 | 54,1 | 58,1 | 70,1 |
87,6 | 97,8 |
| Не более | 37 | 39 | 44 |
50 | 56 | 66 | 68 | 78 |
86 | 100 |
| Толщина номинальная шайбы s, мм | Не менее |
3,4 | 3,4 | 4,4 | 4,4 | 4,4 |
4,4 | 5,4 | 5,4 | 7,4 | 7,4 |
| Не более | 4,6 | 4,6 | 5,6 | 5,6 |
5,6 | 5,6 | 6,6 | 6,6 | 6,6 |
8,6 |
Теоретическая масса шайбы ГОСТ Р 52646-2006
| Номинальный диаметр резьбы d |
Теоретическая масса 1000 шт. шайб, кг |
номинальный внешний диаметр и толщина
(Исполнение №1) |
увеличенный внешний диаметр и толщина
(Исполнение №2) |
| M16 | 23,6 | 28,6 |
| М18 | 29,6 | 30,6 |
| М20 | 36,3 | 39,9 |
| М22 | 38,6 | 53,1 |
| М24 | 51,7 | 68,2 |
| М27 | 63,4 | 96,2 |
| М30 | 71,2 | 96,3 |
| M36 | 103,8 | 22,5 |
| М42 | 140 | 164,3 |
| М48 | 164,6 | 200,8 |
|
